導軌式液壓貨梯
- 產品類型：固定式液壓升降貨梯
- 產品型號：SJD型，額定載荷、平臺尺寸、升降高度按實際需求定制
- 產品顏色：標準藍色（RAL5015)和灰色（RAL7032)，可按需調配
- 生產周期：15-30天（具體按產品的配置程度和生產線繁忙程度調整）
- 產品用途：實現重型貨物不同高度間的舉升輸送
- 運輸方式：汽運，全國送貨上門包安裝
| 產品描述

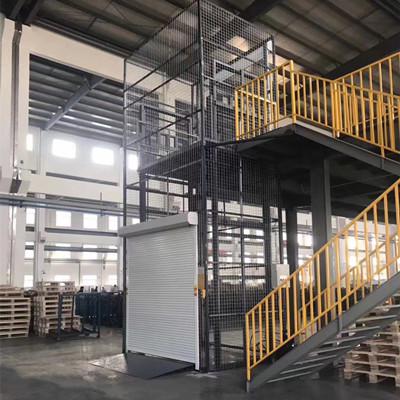

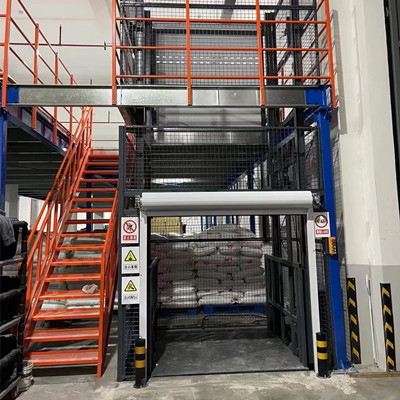

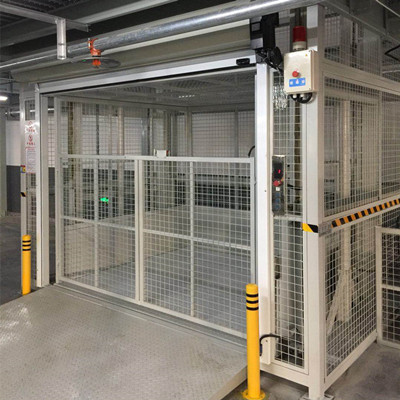

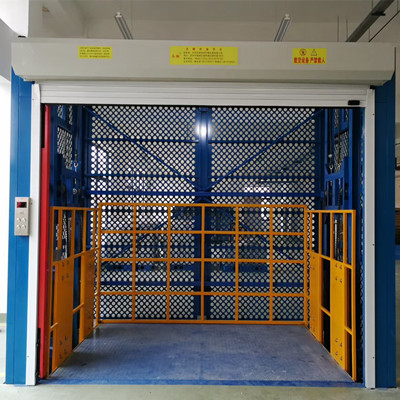

導軌式液壓升降貨梯是一款兩側設有雙垂直導軌的升降平臺，主要用于工業廠房、貨架、餐廳、酒樓等樓層間的貨物輸送，最高可實現5層或20米以?xún)?nèi)的升降作業；其主要優點是常規的工作臺面自高在100-300mm之間，地坑開挖只需比自高深10mm，大大節約了地坑制作成本和時間，特別適用于不能開挖地坑的工業場合，這時我們只需給設備配備一組斜坡就可以滿足貨物搬運；產品根據載荷和平臺大小的不同設計成多種形式（單柱、雙柱、四柱）。
設備通過液壓泵站作為原動力，驅動兩側中間的液壓油缸并帶動重型板式鏈條提升平臺，具有載重量大、升降平穩，操作簡單可靠等特點；液壓、電器多種保護，讓樓層間貨物傳輸快捷經濟。
（設備為非標產品，按客戶要求定制，您只需提供載重、升降高度、所需平臺尺寸或貨物尺寸、安裝場所以及附加配置要求后我司就可以進行報價；并且我司技術工程師會及時進駐客戶使用現場進行實地測量，為您量身定做升降解決方案）。
| 產品特點
1、自身高度低（地坑開挖110-310mm），也可不挖地坑，直接放在地面上配置斜坡；
2、可最多停靠5層或20米以?xún)?nèi)，形式多樣：?jiǎn)沃㈦p柱、四柱；
3、適合空間狹小、作業高度大的多樓層間貨物輸送 ；
4、導軌采用專用于滑道使用的標準國標H型鋼，比槽鋼強度更高，滑動更自如，使用壽命更長。
5、導輪采用高強度四氟乙烯MC尼龍輪，內部采用雙自潤滑軸承設計，延長使用壽命，升降運行噪音小；
6、配有液壓泵站保壓功能和安全機械防墜落功能；
7、平臺底部四周配置緩沖墊，有效減緩落地撞擊聲；
8、配有停電時的應急下降裝置，無需擔心設備停在高空；
9、配有缺相過熱保護：交流接觸器/熱繼電器（電機過熱保護）；
10、每層標配運行警示燈（有聲和無聲由客戶選配）；
11、PLC聯動或集成電路控制，顯示常規故障信息，方便快速解決故障點；
12、液壓系統和導輪等均采用可拆卸式設計，維修保養簡單，成本低。
| 技術參數說明
1.額定載荷：≤10T
2.平臺長寬：按需，最大可達8m
3.提升高度：最高可達20m
4.標準速度范圍：4.5-6m/min，如需提速可加配，最大可達10m/min
| 序號 | 型號 | 負荷能力 | 桌面尺寸 | 閉合高度 | 升降行程 | 電機功率 | 電源電壓 |
| KG | L長×W寬（MM） | （MM） | （MM） | kw | V | ||
| 1 | SJGD0.48-4 | 480 | 1800×2000 | 90 | 4000 | 3 | 380V |
| 2 | SJGD1-4 | 1000 | 2000×2500 | 110 | 4000 | 3 | 380V |
| 3 | SJGD0.48-5 | 480 | 1800×2000 | 90 | 5000 | 3 | 380V |
| 4 | SJGD2-5 | 2000 | 2000×2500 | 130 | 5000 | 4 | 380V |
| 5 | SJGD3-5 | 3000 | 2500×3000 | 160 | 5000 | 5.5 | 380V |
| 6 | SJGD5-5 | 5000 | 3000×4000 | 160 | 5000 | 7.5 | 380V |
| 7 | SJGD0.48-6 | 480 | 1800×2000 | 90 | 6000 | 3 | 380V |
| 8 | SJGD1-6 | 1000 | 2000×2500 | 110 | 6000 | 3 | 380V |
| 9 | SJGD2-6 | 2000 | 2000×2500 | 130 | 6000 | 4 | 380V |
| 10 | SJGD3-6 | 3000 | 2500×3000 | 160 | 6000 | 5.5 | 380V |
| 11 | SJGD1-8 | 1000 | 2000×2500 | 130 | 8000 | 4 | 380V |
| 12 | SJGD2-8 | 2000 | 2000×2500 | 160 | 8000 | 5.5 | 380V |
| 13 | SJGD3-8 | 3000 | 2500×3000 | 160 | 8000 | 5.5 | 380V |
| 14 | SJGD5-8 | 5000 | 3000×4000 | 160 | 8000 | 7.5 | 380V |
| 15 | SJGD1-10 | 1000 | 2000×2500 | 130 | 10000 | 4 | 380V |
| 16 | SJGD2-10 | 2000 | 2000×2500 | 160 | 10000 | 5.5 | 380V |
| 17 | SJGD3-10 | 3000 | 2500×3000 | 160 | 10000 | 7.5 | 380V |
| 18 | SJGD1-12 | 1000 | 2000×2500 | 130 | 12000 | 4 | 380V |
| 19 | SJGD2-12 | 2000 | 2000×2500 | 160 | 12000 | 5.5 | 380V |
| 20 | SJGD3-12 | 3000 | 6000×3000 | 160 | 12000 | 7.5 | 380V |
安全性能
● 導軌式液壓升降平臺由于其最低高度僅150-300mm，最實用于不能開挖地坑的工作場所，頂層高度不能到達要求的場合等比較難解決的狹小空間。
● 根據升降臺的安裝環境和使用要求，選擇不同的可選配置，可取得更好的使用效果
主要用途
● 導軌式液壓貨梯、貨物提升機產品液壓系統設置防墜、上下層門互動連鎖，各樓層和升降臺工作臺面均可設置操作按鈕，實現多點控制
